微縮節能電腦狂想曲 3: 最終篇

籌備已久,終於完成了
機子已經組裝好了接近一個月,不過因為找不到合適的CPU風扇,直到上星期才決定用回Intel 最新的短身CPU風扇,這部電腦才叫做真正的完成
因為機箱是用Hedy,所以我決定把這電腦的名稱叫Hedy XD
Hedy的最終配置:
機箱:Hedy S0203 (HKD$290)
變壓器:大水牛 PC150NCA
主板: Magic Pro MP-G31-MS (HKD$499)
CPU: Intel E2160 (HKD$54x)
RAM: Super Telnet 2GB DDRII 800 (HKD$295)
硬碟: Seagate 2.5" Momentus 5400.3 160GB (HKD$530)
光碟機: -
其他: Intel 原裝短身風扇(HKD$40)
由於這部電腦的目的是要穩定和節能,所以不會拿來超頻

買好了配件

主板選了Magic-Pro的MP-G31-MS
本來想用的Western Digital 500GB硬碟機,不過後來沒有用(請看下文)
Intel的E2160 CPU

Pack Date 是07年的10月10日 @@"

2GB的DDR2-800 PC6400記憶體,是當日最便宜的DDR2-800記憶體

銀色的散熱片,質感不錯,CL5,符合RoHS

型號是WD5001 ABYS的WD硬碟,買了HKD$785,現在已經跌價了Intel的原裝CPU風扇

主板配件

主板真身

用料不錯的說,九成以的電容都是用Fujitsu的固態電容

裝上E2160放進機箱看看

拿Notebook的記憶體試位,囧......卡住了

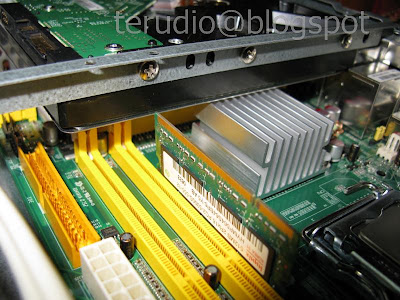

再和Super Talent比比看,因為散熱片的關係,Super Talent比NB RAM還要高

果然........

第二天買了個2.5吋的硬碟

Seagate出品

VST偉仕代理,3年保養,不過網上對偉仕風評不佳

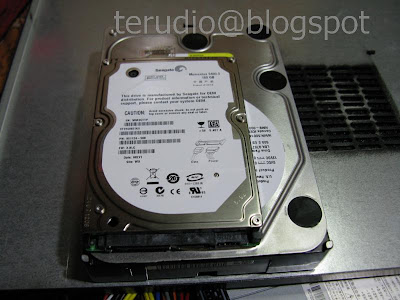

怎麼可以不來個疊疊樂

用了2.5吋的硬碟後,問題解決了

暫時裝個IDE 光碟機來安裝XP

BIOS畫面

開機畫面

裝好XP後,聽聽Mp3

聽Mp3時的功耗約59Watt

來個CPUmark測試

運行CPUmark時的功耗約72Watt

運行SuperPi

運行SuperPi時的功耗約78Watt

機箱的厚度

機箱的大小, 聯想T60 VS Hedy S0203

尋找CPU 風扇的故事:
E2160的CPU的高度太高了,所以我也只能不上則板來測試,之後就開始了尋找合適的CPU風扇
在電腦商場找了幾次,都找不到,之後網友建議用伺服器用的1U CPU風扇,不過1U CPU風扇有兩個問題,第一是太貴,差不多要HKD$200一個,第二是風扇的轉速太快,會很大聲的,而且我又不超頻,用這種CPU風扇會太浪費
之後我繼續找,直到最近才買到了一個Intel短身的CPU風扇,放到Hedy S0203裡,剛剛好可以合上則板

兩個CPU風扇的高度比較

剛剛好,太好了

風扇的位置和散熱網有小小偏差

成完了

和蒸餾水比一比

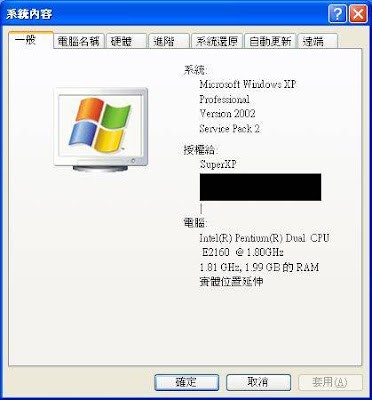

背後只需插上電源和RJ45就可以了系統內容

CPU-Z內容

GPU-Z內容

3DMark2001 SE的得分

3DMark03的得分

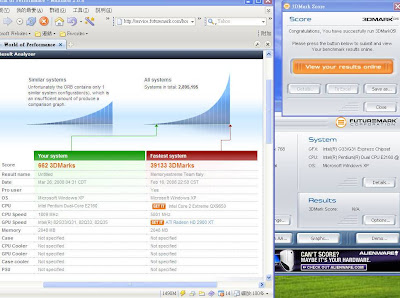

3D Mark 05的得分,看到這個分數已經不用測試06了

2.5吋硬碟的表現

燒機燒了一小時

CrystalMark 2004R3的得分

CPUmark 的得分

SuperPI 1M所需的時間

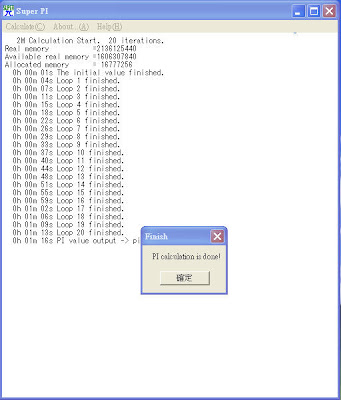

SuperPI 2M所需的時間

總結:

經過我的測試,在XP閒置時,功耗大約只有5X Watt,燒機時(兩個CPU核心都100% full load)最大的功耗也只有8X Watt,平時一般應用的功耗是在5X - 7X的範圍,我認為節能的算是達到了
這個電腦我主要是用來做remote desktop,所以可以不需要螢幕,主要在開機前插上鍵盤就可以了,回到學校再用遠端桌面連線很容易就可以遙控到,效果還不錯
至於沒有光碟機的問題,我認為這個不是問題,因為我的資料都放在Qnap Ts-109裡,想用就要在Network drive那裡拿,裝了DAEMON Tool後就可以,或者是用USB的Flash Drive也可以,另外網上有人成功令USB Flash Drive變成光碟機,有機會再和大家分享
